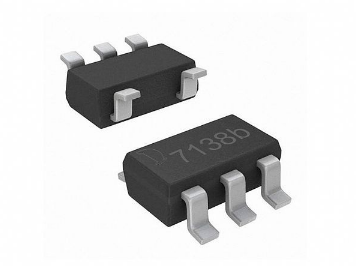

QX7138

QX7138是一種PWM調光的、低壓差的LED線性降壓恒流驅動器。
QX7138僅需要外接一個電阻和一個NMOS管就可以構成一個完整的LED恒流驅動電路，調節該外接電阻就可以調節輸出電流，輸出電流可調范圍為20mA到3.0A。
QX7138還可以通過在DIM引腳加外部信號進行PWM調光，DIM腳輸入信號的頻率范圍是200HZ到10KHZ，當不需要調光功能時，DIM可以懸空。
QX7138正常工作電壓為3.0V到6.0V，當電源電壓高過6.0V時，通過外部的鉗位電路使芯片工作電壓鉗位在6.0V即可滿足高壓大電流恒流LED驅動。
QX7138采用SOT-23-5的封裝形式。
  • 產品描述
  • 資料下載
  • 應用領域

Ø 電源電壓：3.0V~6.0V

Ø PWM調光頻率：200HZ~10KHZ

Ø 輸出電流：20mA到3.0A

Ø 輸出電流精度：優于±5%

Ø 僅需外接一個電阻和一個NMOS管

Ø 電壓可開展至400V以上，電流可擴展到3.0A
